Техническое описание конструктивных особенностей станка MJ1132F

МАССИВНАЯ СТАНИНА

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина после сварки проходит термообрабтку для обеспечения стабильности и прочности. Это гарантирует сохранение геометрии станка на протяжении всего срока службы.

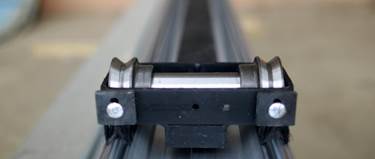

РОЛИКОВАЯ КАРЕТКА

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки.

Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки.Ширина опорной поверхности каретки 430 мм наибольшая в классе.

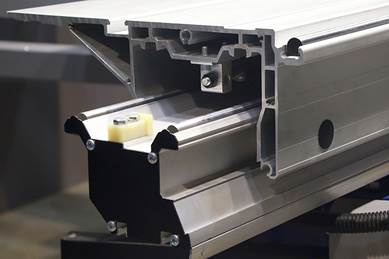

Двухслойная алюминиевая каретка с усиленной рамой и встроенной металлической планкой, ширина 430 мм для очень стабильной и точной подачи. Строгий в каждой детали

Закалка ролика держателя раздвижного стола обеспечивает его долговечность, допуск 0,01 мм на длине 2 метра обеспечивает абсолютную точность скольжения стола.

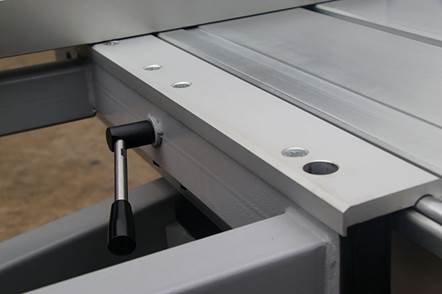

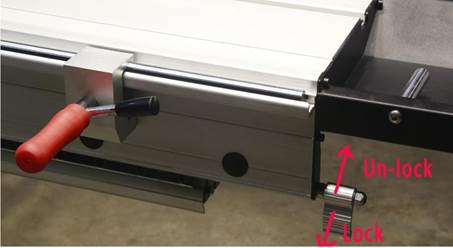

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку.

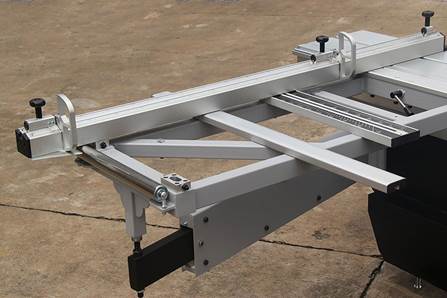

Прочный опорный стол

Опорный стол можно передвигать и быстро фиксировать, он оснащен отверстием для установки линейки спереди и сзади, профессиональной линейкой с микрорегулировкой для точного угла наклона в 90 градусов как спереди, так и сзади. Стол из металлического профиля, линейки 1970 мм, макс. шкала измерений 3660 мм

Оснащен закатным роликом для удобства работы с полноформатными листами и имеет размеры 1250 х 630 мм. Подвижная центральная опорная планка имеет длину 1000 мм и создает дополнительную площадь опоры.

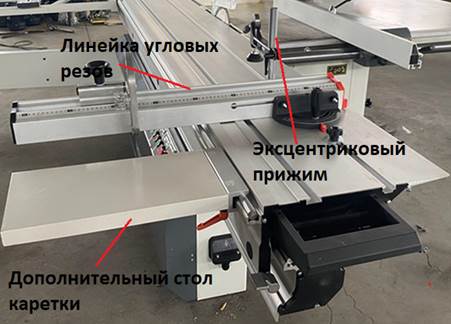

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

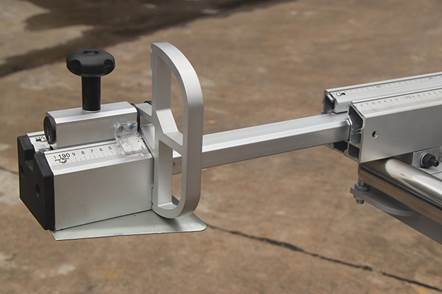

Поперечная линейка оснащена двумя массивными перекидными флажками.

Профессиональная большая линейка, начальная длина до 1900 мм, удлинение до 3700 мм, также доступна дюймовая линейка (макс. длина 133 дюйма)

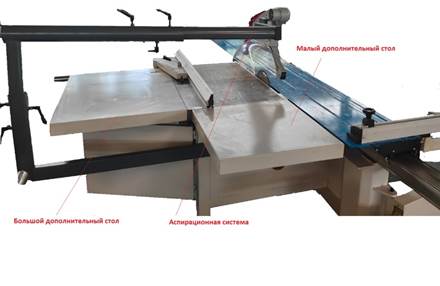

Дополнительные столыДополнительный стол справа размером 800 х 940 мм и стол на выходе размером 540 х 630 мм создают большую рабочую поверхность, улучшая эргономику работы на станке и уменьшая процент брака.

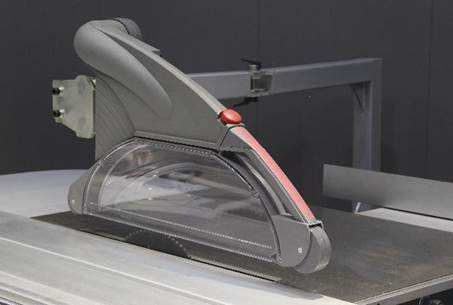

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ

Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. Большой европейский пылесборник, безопасный и не создающий пыли в рабочем состоянии, оснащен петлями и быстрозажимным механизмом.

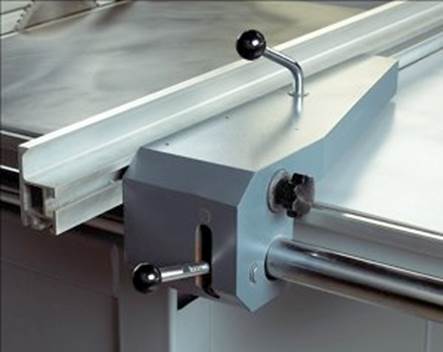

Линейка продольного реза.

Состоит из мощного чугунного кронщтейна ,который перемещается по прецеззионной круглой направляющей. К чугунному кронштейну закреплена алюминиевая линейка.
