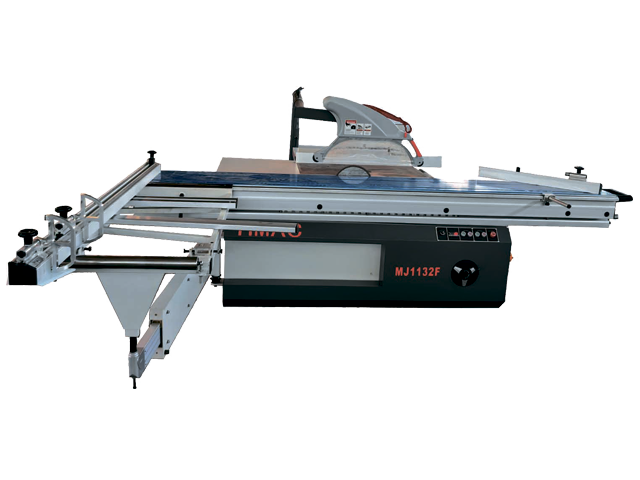

Станок форматно-раскроечный HMAC MJ1132F

Каретка

Длина подвижной каретки

мм

3200 (опция /3600/3800)

Ширина подвижной каретки

мм

390

Узел основной пилы

Max. диаметр основной пилы

мм

305

Частота вращения основной пилы

об/мин

/4000/5000

Угол наклона пильного узла

град.

45-90 (ручной наклон цифровая индикация)

Подъем и опускание основной пилы

-

Электрическое

Мощность двигателя основной пилы

кВт(л.с)

5.5kW 7.5HP (опция 10HP 7.5kW)

Узел подрезной пилы

Диаметр подрезной пилы

мм

120

Частота вращения подрезной пилы

об/мин

9000

Угол наклона подрезной пилы

град.

45-90

Подъем и опускание подрезной пилы

-

Механическая

Боковая регулировка подрезной пилы

-

Механическая

Максимальная глубина врезания подрезной пилы

мм

10

Мощность двигателя подрезной пилы

кВт

1.1

Другие Характеристики

Максимальная ширина реза по правой линейке

мм

1300

Длина реза по телескопической левой линейке

мм

5-1970

1970-3400

Диаметр выходного патрубка аспирации

мм

100

Установленая мощность

кВт

7

Размеры станка (L x B x H)

мм

3170*3080*1150

Вес станка в сборе

кг

890

Техническое описание конструктивных особенностей станка MJ1132F

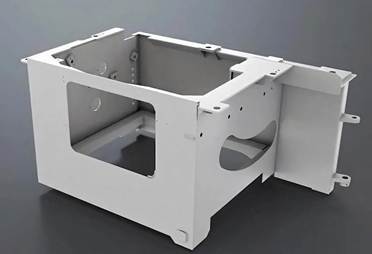

МАССИВНАЯ СТАНИНА

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина после сварки проходит термообрабтку для обеспечения стабильности и прочности. Это гарантирует сохранение геометрии станка на протяжении всего срока службы.

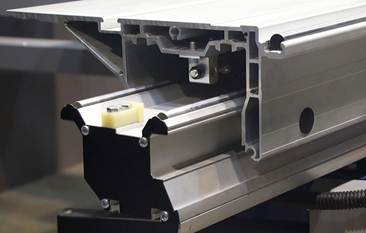

РОЛИКОВАЯ КАРЕТКА

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки.

Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки. Ширина опорной поверхности каретки 390 мм наибольшая в классе.

Двухслойная алюминиевая каретка с усиленной рамой и встроенной металлической планкой, ширина 430 мм для очень стабильной и точной подачи.

Закалка ролика держателя раздвижного стола обеспечивает его долговечность, допуск 0,05 мм на длине 2

СПОСОБ КРЕПЛЕНИЯ ОСНОВНОГО И ПОДРЕЗНОГО УЗЛОВ

Основной и подрезные узлы крепятся к мощной тяжелой полурамераме, которая крепится к основной раме, что значительно уменьшает вибрацию в станке.

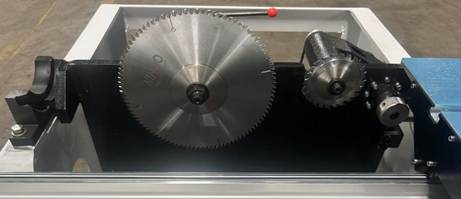

Основная и подрезная пила и нож.

Основная пила имеет посадочный диаетр 30 мм. Приводится во вращение двигателем 5,5 кВт   частота вращения /4000/5000

Подрезная пила имеет посадочный диаметр 20 мм и приводится в движение двигателем 1,1 кВт и работает на оборотах 9000.

Нож имет регулировку для его перемещения в осевом направлении.

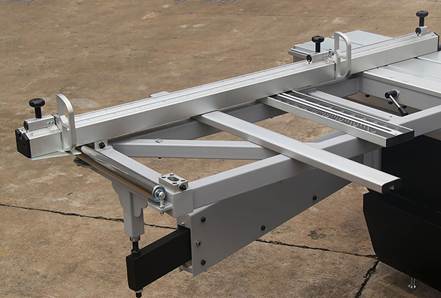

Прочный опорный стол

Опорный стол можно передвигать и быстро фиксировать, он оснащен отверстием для установки линейки спереди и сзади, профессиональной линейкой с микрорегулировкой для точного угла наклона в 90 градусов как спереди, так и сзади. Стол из металлического профиля, линейки 1970 мм, макс. шкала измерений 3660 мм

Оснащен закатным роликом для удобства работы с полноформатными листами и имеет размеры 1250 х 630 мм. Подвижная центральная опорная планка имеет длину 1000 мм и создает дополнительную площадь опоры.

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

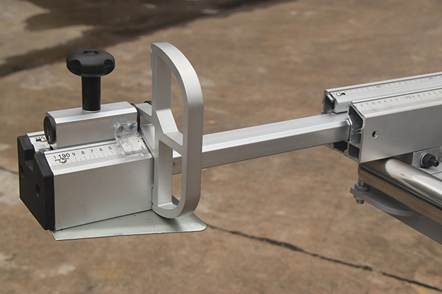

Поперечная линейка оснащена двумя массивными перекидными флажками.

Профессиональная большая линейка, начальная длина до 1900 мм, удлинение до 3700 мм, также доступна дюймовая линейка (макс. длина 133 дюйма)

Основной.и  Дополнительные.столы

Основной стол чугунный мощный имеет размеры 900мм х 600мм

Дополнительный стол справа размером 940 х 800 мм и стол на выходе размером 540 х 600 мм создают большую рабочую поверхность, улучшая эргономику работы на станке и уменьшая процент брака.

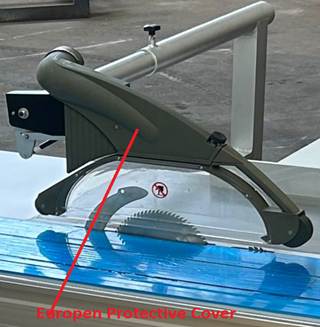

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ

Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. Большой европейский пылесборник, безопасный и не создающий пыли в рабочем состоянии, оснащен петлями и быстрозажимным механизмом.

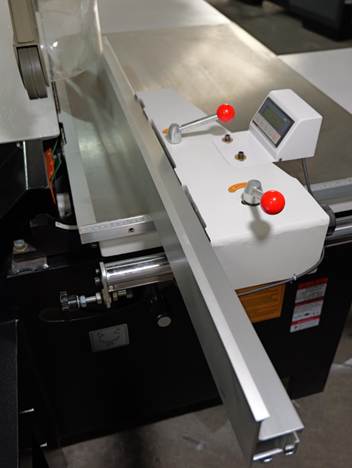

Линейка продольного реза.

Состоит из мощного чугунного кронщтейна ,который перемещается по прецеззионной круглой направляющей. К чугунному кронштейну закреплена алюминиевая линейка.               Линейка снабжена электронной цифровой индикацией

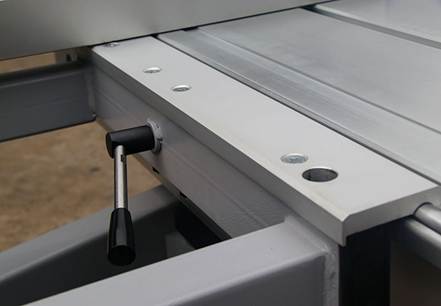

Рукоятка стопорения  каретки.

Вниз стопорение каретки.

Вверх разблокировка каретки

Пульт.управления станком

1-Подьм и опускание пил

2-Угол наклона

3-Запуск  основной пилы.

4- Выключение основной пилы

5- Запуск подрезной пилы

6-Выключение подрезной пилы.

7- Аварийный стоп.

:

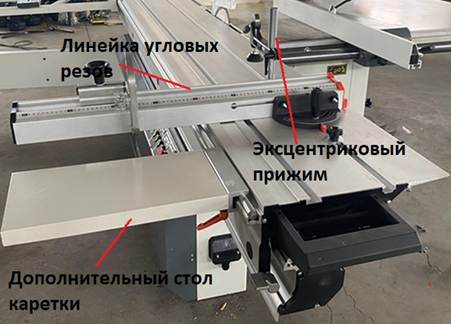

ЛИНЕЙКА УГЛОВЫХ РЕЗОВ    служит для обработки

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ  В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали

ДОПОЛНИТЕЛЬНЫЙ СТОЛИКсоздают большую рабочую поверхность, улучшая эргономику работы на
