Форматно-раскроечный станок Filato-3200 HEAVY (MJ-1132B)

Выгодное предложение

Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.

Описание

Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Пильный механизм включает в себя два режущих узла: основную пилу и подрезную пилу. Подрезная пила позволяет раскраивать ламинированные листы ДСП без появления сколов.Отличительные особенности: - Роликовая каретка со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки.- Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка.- Разнесенные подшипниковые опоры на основном валу увеличивают жесткость узла, значительно снижают биение вала и тем самым повышают ресурс пильного узла в целом.- Удобная система регулировки частоты вращения основной пилы (аналог Altendorf) позволяет за 3-5 минут изменить количество оборотов, при этом совершенно не нужны инструменты.- Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.- Удобная система регулировки наклона пильного агрегата (с градацией по 1?)- Практичный пульт управления, позволяет быстро настраивать по высоте основную и подрезную пилу.- Регулировка подъема опускания основной и подрезной пилы осуществляется электроприводом.- Усиленная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.- В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали.

Технические характеристики:

Наибольшая длина пропила, мм	3200
Размеры основного стола, мм	800х550
Размер подвижной каретки мм	3200х360
Диаметр основной пилы (посадочный диаметр), мм	350 (30)
Диаметр подрезной пилы (посадочный диаметр), мм	120 (22)
Угол наклона пил, град	0-45
Наибольшая высота пропила основной пилой, мм (при угле 00/450)	110 / 70
Наибольшая ширина реза между пилой и направляющей линейкой, мм	1000
Диаметр патрубка стружкоотсоса, мм	120
Частота вращения шпинделя основной пилы, об/мин	3000; 4000; 5000; 6000
Частота вращения шпинделя подрезной пилы, об/мин	9000
Мощность эл.двигателя основной пилы, кВт	5.5
Мощность эл.двигателя подрезной пилы, кВт	0,75
Габариты, мм	3300х3100х900
Масса, кг	1050

На Белорусском рынке представлено немного станков тяжелой серии с весом 1200 кг.

Форматно-раскроечный станок Filato – 3200 Heavy – это станок именно тяжёлого класса.

Что отличает станки тяжелой серии от остальных?

1) Прежде всего тяжелая, повышенной жесткости станка, выполненная из гнутого листа толщиной 8 мм. в комбинации с литыми элементами.

Это обстоятельство, прежде всего, обеспечивает:

а) высокое качество геометрии реза;

б) стабильность работы всех узлов и агрегатов.

в) увеличивает цикл работы станка без перенастройки.

Это происходит потому, что тяжелая жесткая станина гасит все вибрации и колебания станка, возникающие в результате его работы.

2) Пильные узлы имеются на всех форматно- раскроечных станках. Однако пильный вал с разнесенными опорами большая редкость.

Разнесённые подшипниковые опоры крепятся к литой части рамы, в которые устанавливается мощный пильный вал.

Такая конструкция пильного вала особенно незаменима при тяжелых условиях работы.

3) Говоря о форматно-раскроечном станке Filato – 3200 Heavy, нельзя не отметить конструкцию подрезного узла, которая обеспечивает 9000 об/мин . Ведь именно узел подрезной пилы обеспечивает отсутствие скола при фрезеровке паза в плитном материале.

Чтобы этого добиться необходимо:

а) Чтобы узел подрезной пилы имел регулировку в тангенциальном направлении относительно основной пилы.

б) Чтобы доступ к регулировочной рукоятке был удобен и доступен, что обеспечено на этом станке.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	РОЛИКОВАЯ КАРЕТКА со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
	ЛИТОЙ КОРПУС Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. На многих станках пильный узел прикреплен непосредственно к основному столу.
	ПОДШИПНИКОВЫЕ ОПОРЫ Разнесённый подшипниковые опоры на основном валу увеличивают жесткость узла, значительно снижают биение вала и тем самым повышают ресурс пильного узла в целом.
	СИСТЕМА РЕГУЛИРОВКИ Удобная система регулировки частоты вращения основной пилы (Altendorf) позволяет за 3-5 минут изменить количество оборотов, при этом совершенно не нужны инструменты.
	УДОБНАЯ СИСТЕМА РЕГУЛИРОВКИ НАКЛОНА ПИЛЬНОГО АГРЕГАТА (с градацией по 1°)
	ПУЛЬТ УПРАВЛЕНИЯ Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка.
	РЕГУЛИРОВКА ПИЛ Регулировка подъема опускания основной и подрезной пилы осуществляется электроприводом, что значительно снижает время на настройку пильного узла и оптимально упрощает этот процесс.
	КОНСТРУКЦИЯ САЛАЗОК Усиленная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.
	СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

	ВЕРХНИЙ ПНЕВМОПРИЖИМ НА САЛАЗКАХ Пневмоприжим на салазках, вместо эксцентрикового ручного зажима, обеспечивает удобную и надежную фиксацию небольших заготовок.
	ПРИЖИМНАЯ ВЕРХНЯЯ БАЛКА НА КАРЕТКЕ Прижимная верхняя балка с приводом от пневмоцилиндров осуществляет надежную фиксацию как единичных, так и пакетных заготовок в зоне раскроя. Обеспечивается высокая точность обработки и удобство эксплуатации станка.
	КОМПЛЕК ДЛЯ ТОЧНОЙ НАСТРОЙКИ ПОДРЕЗНОЙ ПИЛЫ СИСТЕМЫ «RAPIDO» ПРОИЗВОДСТВО «LEUCO» (ГЕРМАНИЯ) Система RAPIDO позволяет точно согласовать ширину пропила подрезной и основной пилы путём бесступенчатой регулировки в диапазоне 2,8 – 3,8 мм. Подрезатель системы RAPIDO настраивается оператором на нужную ширину пропила не дольше трёх минут. По сравнению с обычными системами подрезания экономится по меньшей мере 10 минут настройки, так как отпадает необходимость в установке дистанционных шайб подрезной пилы.

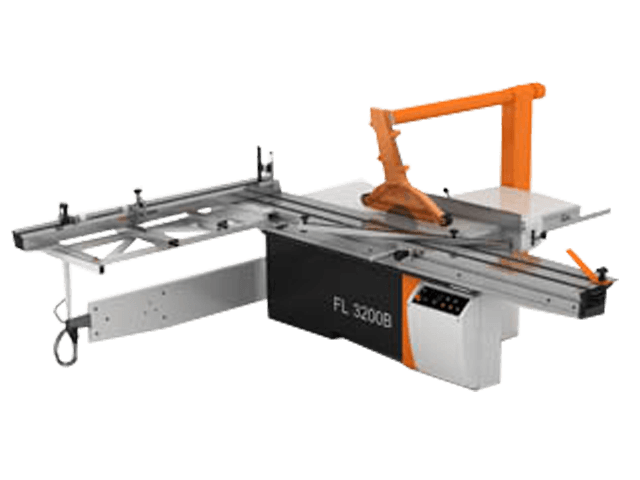

Станки для производства мебели Форматно-раскроечные станки Filato-3200B
