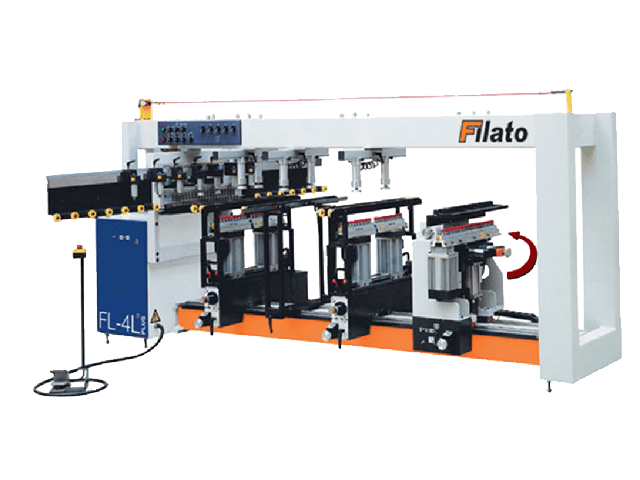

Сверлильно-присадочный станок Fialto-4L PLUS

Выгодное предложение

Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.

Описание

НАЗНАЧЕНИЕ:
Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме. ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

Технические характеристики:

Размеры обрабатываемых деталей, мм: ширина, наименьшая длина, наибольшая толщина, наибольшая	90 2500 80
Максимальное расстояние между вертикальными головками, мм	845
Глубина вертикального сверления, наибольшая, мм	70
Глубина горизонтального сверления, наибольшая, мм	40
Количество сверлильных суппортов, шт.: горизонтальных вертикальных	1/2 4/5
Количество шпинделей на суппортах, шт., горизонтальном вертикальном	21 11
Общее количество вертикальных шпинделей, шт.	44/65
Общее количество шпинделей, шт.	86
Расстояние между центрами шпинделей, мм	32
Частота вращения сверлильных шпинделей, об/мин	2828
Мощность электродвигателя вертикального шпинделя, кВт	1,3
Мощность электродвигателя горизонтального шпинделя, кВт	1, 5
Габаритные размеры, мм	3460х2835х1460
Масса, кг	1800

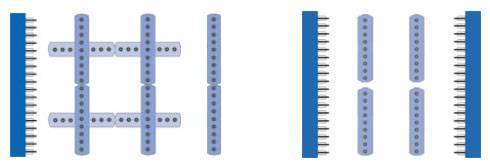

СХЕМА ОБРАБОТКИ

ДВА ВАРИАНТА РАСПОЛОЖЕНИЯ СУППОРТОВ

Рис.1 Рис.2

Рис.1 Вертикальное расположение крайнего правого суппорта.
Рис.2 Горизонтальное расположение крайнего правого суппорта.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	КРАЙНИЙ ПРАВЫЙ СУППОРТ Крайняя правая голова может работать как в вертикальном, так и в горизонтальном положении. Это позволяет обрабатывать большинство карт присадок за один проход.
	Электронные цифровые датчики Перемещения вертикальных сверлильных суппортов с точностью отсчета размера 0,1 мм от ведущей компании «SIKO» обеспечивают высокую точность устанавливаемых размеров при настройке по ширине и, соответственно, высокую точность обработки, сокращение времени переналадки и удобство обслуживания.
	Сверлильные суппорты Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90? с пневмофиксацией. Благодаря количеству сверлильных суппортов и их быстрой перенастройке станок проходного типа легко встраивается в технологическую линию и, соответственно, применяться на предприятиях с серийным производством.
	Пневмотормоз Установленный на суппортах пневмотормоз обеспечивает их равномерное перемещение, исключает перекос сверлильного суппорта и способствует точному позиционированию.
	Панель пульта управления Отличается эргономичностью и обеспечивает удобство работы и настройки станка. Работа на станке не требует от оператора высокой квалификации.
	Быстрая настройка глубины сверления Удобное устройство для быстрой настройки глубины сверления. С помощью специальной шкалы выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.
	Промышленные контроллеры Управление станком осуществляется за счет контроллеров производства «Siemens». Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.
	Перемещение суппортов Осуществляется по высокоточным обслуживаемым призматическим направляющим, что обеспечивает высочайшую точность позиционирования.
	Блок подготовки воздуха Осуществляется регулировка давления в пневмосистеме. Контроль уровня давления ведется по манометрам.
	ПНЕВМОРАСПРЕДЕЛИТЕЛИ Контроль распределения давления в пневмосистеме станка выполняетcя пневмораспределителями от ведущего производителя «NassMagnet» (Германия).
Система безопасности	Все узлы и агрегаты соответствуют нормам СЕ. На всех движущихся узлах и механизмах установлены защитные ограждения для предотвращения травматизма.
