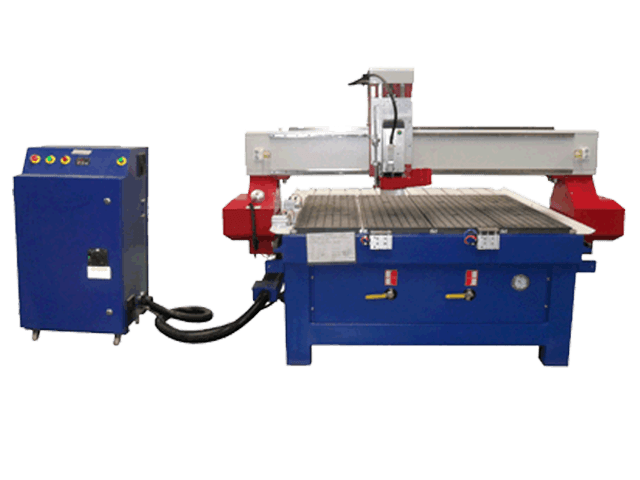

Фрезерно- гравировальный станок с ЧПУ Beaver 1312 AT3

Технические характеристики:

НАЗНАЧЕНИЕ:

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезеро-вание).

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбона-том), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модель-ный пластик и т.п.

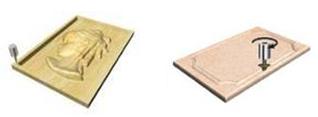

СХЕМА ОБРАБОТКИ:

КОМПЛЕКТАЦИЯ:

ОБЛАСТЬ ПРИМЕНЕНИЯ

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО

Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, эле-менты эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

ОТДЕЛКА ИНТЕРЬЕРОВ

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ

• Фигурные наличники на окна и двери с резьбой насквозь.
• Декоративные элементы для украшения деревянных домов и бань.
• Балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ

Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, пись-менные наборы, часы и т.д.

ПРОИЗВОДСТВО ДВЕРЕЙ

• Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
• Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
• Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
• Изготовление эксклюзивных дверей из ценных пород древесины.

МОДЕЛЬНОЕ ПРОИЗВОДСТВО

Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу, «CEBATOOL» и модельный пластик.

РЕКЛАМА:

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ «2D-ОБРАБОТКА»

Массив древесины

ДСП

МДФ

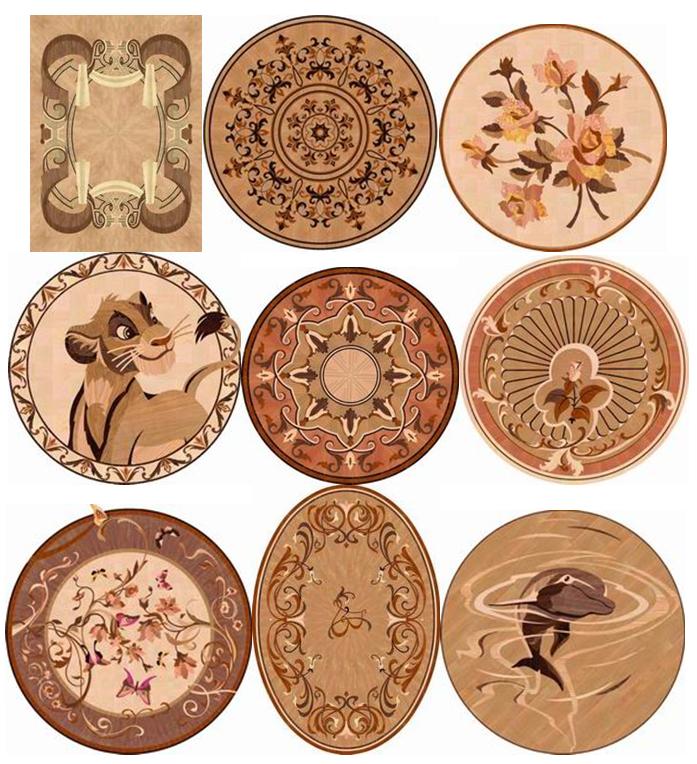

ХУДОЖЕСТВЕННЫЙ ПАРКЕТ:

Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.

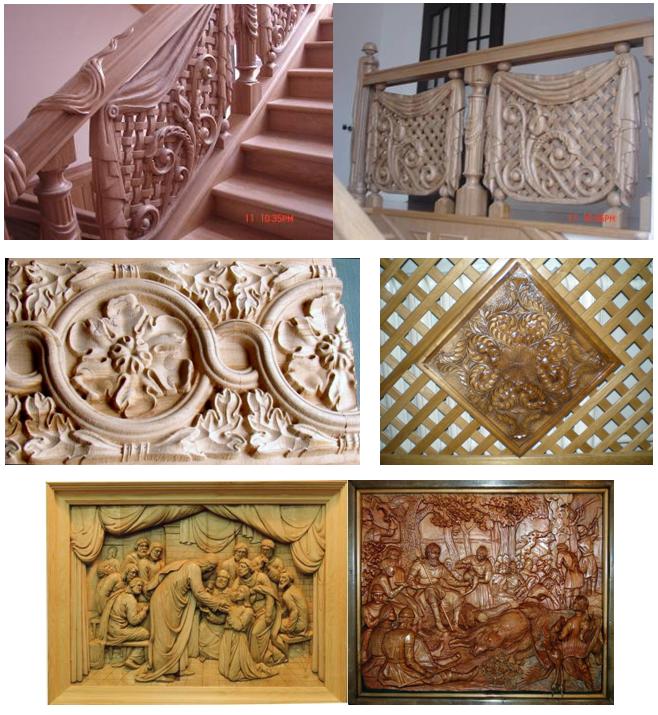

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ «3D-ОБРАБОТКА»

МЕБЕЛЬНЫЕ ФАСАДЫ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАНИНА Выполнена из профилей прямоугольного сечения, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможно-сти обработки станин за одну установку на металлообрабатываю-щих центрах с ЧПУ. Это дает возможность получить гарантирован-но высокую точность и качество при обработке заготовок любых размеров.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «THK» (ЯПОНИЯ) За счет повышенной устойчивости и жесткости обеспечивают высо-кую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработ-ки и долговечность работы станка без потери точностных парамет-ров. Компания Beaver единственная компания, которая устанавли-вает направляющие premium класса THK на станках данного типа.
	ОБНОВЛЕННАЯ КОНСТРУКЦИЯ ОПОР ПОРТАЛА Увеличена базовая опорная площадка, и теперь она имеет «Т» об-разную форму с двумя дополнительными крепежными болтами (те-перь отверстий стало шесть вместо четырех). В ходе данных измене-ний значительно увеличилась жесткость портала, а также выросла на 70% устойчивость к деформациям.
	КОМБИНИРОВАННЫЙ ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ. Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Это дает максимальную гиб-кость и широчайшие возможности при выборе способа фиксации за-готовки. Вакуумный стол разбит на 4 зоны для удобства фиксации заготовок различных габаритов. Все модели станков Beaver с воз-можность вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это по-зволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонке по периметру заготовки. ОБНОВЛЕННАЯ КОНСТРУКЦИЯ КОМБИНИРОВАН-НОГО ВАКУУМНОГО СТОЛА Предыдущая конструкция вакуумного стола представляла собой склеенный сэндвич из алюминиевого профиля и пластиковых пла-стин. В ходе нескольких лет эксплуатации данной конструкции могут возникать утечки вакуума в местах переклейки, и вследствие чего снижается эффективность крепления заготовок. Новый вакуумный стол имеет уже совершенно другую конструкцию и изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо пе-реклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования.
	НОВЫЕ КОЖУХИ ДЛЯ ЗАЩИТЫ НАПРАВЛЯЮЩИХ Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки.
	ДАТЧИК КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Обеспечивает существенную экономию времени и уменьшение вре-мени простоя станка за счет: высокой точности измерения длины инструмента; автоматизации расчета и ввода коррекции на инструмент; Это гарантирует отсутствие ошибок, связанных с неточными дейст-виями оператора и способствует снижению объема брака.

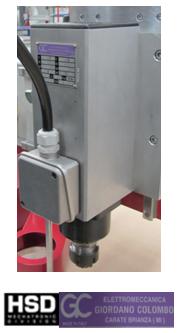

	ЭЛЕКТРОШПИНДЕЛИ ФИРМЫ «HSD» / «COLOMBO» (ИТАЛИЯ) За счет высокой частоты вращения (18 000 об/мин) и мощности (3/6 кВт) обеспечивается обработку деталей из древесины больших габа-ритных размеров, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, элементов лестниц и окон, рекламной и сувенирной продукции с высоким ка-чеством. В шпинделе установлены необслуживаемые керамические подшип-ки рассчитанные на работу в средних условиях загруженности пред-приятий.
	ШКАФ УПРАВЛЕНИЯ Шкаф управления - самый основной элемент станка и от его надеж-ности зависит дальнейшая стабильная работа станка. Он оснащен комплектующими ведущих мировых производителей (Delta, Schneid-er, Omron, Telemecanique) скомпонован в отдельный блок, изолиро-ванный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных мес-тах имеют легкий доступ для контроля и обслуживания.

	ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DELTA» (ТАЙВАНЬ) Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу дви-гателя и возможность прямого управления этим моментом.
	ШАГОВЫЕ ДВИГАТЕЛИ ОСЕВОГО ПЕРЕМЕЩЕНИЯ (4 ДВИГАТЕЛЯ) Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают точное позиционирование портала и шпинделя в со-ответствии с заданной программой при высокой скорости переме-щения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности. Опционально станок можно оснастить серводвигателями японской компании «Panasonic», которые на сегодняшний день являются од-ними из самых лучших серводвигателями для данного типа станков, сочетая в себе не только высокие скоростные и точностные показа-тели, но высокую степень надежности даже при работе в тяжелых производственных условиях.
	ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ SCHNEIDER (ГЕРМАНИЯ) Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компа-нией Schneider Electric.
	ПРОМЫШЛЕННЫЕ СИСТЕМЫ ЗАПУСКА Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантированна исправная работа во время всего срока службы оборудования.
	ВАКУУМНЫЙ НАСОС «BECKER» (ГЕРМАНИЯ) Производительный пластинчато-роторный безмасляный насос из-вестного производителя («Becker», Германия) обеспечивает надеж-ную фиксацию деталей и долгий срок службы оборудования. Ваку-умные насосы «Becker» используют многие ведущие производители оборудования такие как: HOMAG-Weeke, Biesse, Bacci, Uniteam, Sahos и т.д.
	ПНЕВМАТИЧЕСКИЕ УПОРЫ ДЛЯ БАЗИРОВАНИЯ ЗАГОТОВОК Пневматические упоры для базирования заготовок позволяют зна-чительно упростить работу оператора станка, т.к. данный процесс является достаточно трудоемким и многое зависит от оператора на сколько точно он сможет установить заготовку на рабочую поверх-ность стола. Использование упоров позволяет повысить производи-тельность на 5-15%. Упоры имеют возможность регулировки и ра-ботают от педали выдвигаясь только в необходимый момент и далее возвращаясь в исходное положение не мешая работе шпинделя.
	СИСТЕМА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ ШКАФА УПРАВЛЕНИЯ Система принудительного охлаждения в боковых частях шкафа управления позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.
	ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопас-ности на производстве.
	СИСТЕМА КАРТРИДЖНОЙ СМАЗКИ НАПРАВЛЯЮ-ЩИХ «THK-LACS» (ЯПОНИЯ) Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на об-служивание станка и риск повреждения направляющих за счет не-достаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипки THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в произ-водстве мебели и деревообработке.
	АСПИРАЦИОННАЯ УСТАНОВКА Пылеулавливающий агрегат производительностью 1500 м3/час вхо-дит в комплектацию станка вместе с воздуховодами, штангодержа-телем и аспирационным кожухом на шпиндель. Позволяет эффек-тивно удалять стружку и пыль из зоны обработки.
	СОВРЕМЕННОЕ ЛИЦЕНЗИОННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ - ГеММа-3D Компания «Beaver» - единственная компания, которая предлагает возможность опционально оснастить свой станок современным про-граммным обеспечением адаптированным под оборудование и раз-работанное российскими программистами полностью на русском языке с подробным самоучителем по работе в программе. GEMMA 3D - система геометрического моделирования и програм-мирования для станков с ЧПУ. Основное назначение системы: Построение или импорт математической модели изделия Создание управляющих программ для изготовления изделия на станках с ЧПУ Данная система полностью адаптирована ко всей линейке станков Beaver и имеет ряд удобных инструментариев, а это: Геометрический редактор, дающий возможность построения 2D и 3D геометрических объектов различной сложности. Импорт данных из многочисленных CAD систем, таких как CATIA, PowerShape, CorelDraw,T-Flex и многих других. Обработка растровых и STL объектов. Токарная обработка. Контроль и визуализация 2D фрезерной обработки. Интерактивный редактор управляющих программ. Визуализатор 2-х и 3-х осевой фрезерной обработки. Встроенная библиотека и редактор текстов постпроцессоров. В стандартное оснащение станка входит программное обеспечение TYPE3 c возможность 2D и 3D обработки на английском языке.
	ОБЯЗАТЕЛЬНЫЕ ИСПЫТАНИЯ В ЛАБОРАТОРИИ КОНТРОЛЯ КАЧЕСТВА Компания «Beaver» гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей на-дежности оборудования и долгих лет стабильной работы. Обязатель-ные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании Renishaw. Типовой 3-координатный станок обладает 21 степенью свободы (от-клонениями от идеальных параметров, в число которых входят точ-ность линейного позиционирования, допуски на углы крена, рыска-нья и тангажа, отклонение от прямолинейности и отклонение от перпендикулярности по отношению к другим осям). Все эти пара-метры могут оказывать отрицательное влияние на общую точность позиционирования станка и точность изготовления деталей. Если точность позиционирования станков с ЧПУ соответствует требова-ниям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории. На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фак-тической круговой траектории и сравнивать их с заданной в про-грамме траекторией, то пользователь получил бы критерий оценки технического состояния станка. Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar –прецизионный телескопиче-ский линейный датчик с высокоточными сферами, установленными с двух сторон. При использовании системы, сферы датчика фикси-руются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя. Такая конструк-ция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория. Полученные данные используются для расчета суммарных показателей точности пози-ционирования (круглости, отклонения от окружности) в соответст-вии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97. Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка. На данный момент компания «Beaver» является единственной ком-панией производящей фрезерные станки с ЧПУ данного класса, ко-торая использует такое диагностическое оборудование в своем про-изводстве.
