Перемещение суппорта: - по оси X: 1220 мм - по оси Y: 1220 мм - по оси Z: 120 мм Скорость перемещения суппорта: 0÷6 м/мин Мощность шпинделя: 3 кВт Тип крепления заготовок: механический Метод установки инструмента в шпиндель: ручной

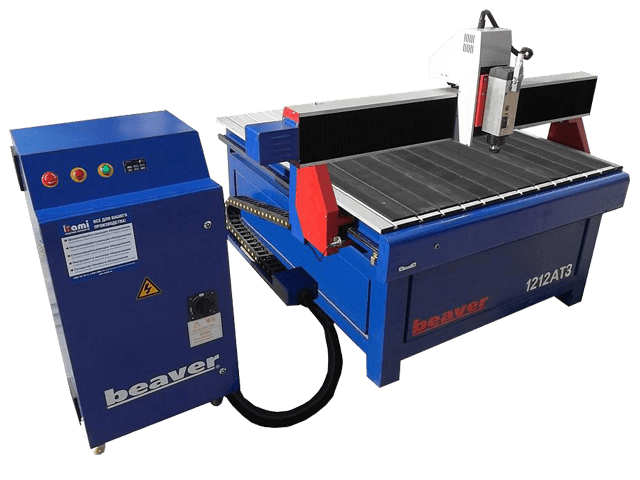

| Характеристика | Beaver 1212 AT3 |
| Размеры рабочего стола, мм | 1200 х 1200 |
| Размеры зоны обработки X и Y, наибольшие, мм | 1220 х 1220 |
| Перемещение шпинделя по оси Z, мм | 120 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип цанги | ER25 |
| Тип передачи по осям X,Y,Z | Шарико-винтовые пары |
| Тип электродвигателей перемещения | Шаговые |
| Тип рабочего стола | Механический с "Т"-пазами крепления |
| Скорость холостого ход (бесступенчатая), м/мин | 0 - 5* |
| Скорость рабочего хода (бесступенчатая), м/мин | 0 - 6* |
| Мощность шпинделя «HSD» (пр-во Италия), кВт | 3,0 |
| Частота вращения шпинделя, об/мин | 0 - 18000 |
| Тип охлаждения шпинделя | воздушное |
| Рабочее напряжение | 380В/50Гц |
| Система управления | NC Studio |
| Программное обеспечение | Type3 |
| Размер упаковки, мм | 1850х1850х1450 |
| Масса с упаковкой, кг | 650 |
| * данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д. | |
НАЗНАЧЕНИЕ:
Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.),«Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
СХЕМА ОБРАБОТКИ
КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Ящик для инструмента | 1 | |
| 2 | Набор фрез для обработки дерева/МДФ/ДСП | 1 | |
| 3 | Набор цанг | 1 | ER25 |
| 4 | Набор ключей | 1 | |
| 5 | Прижим для крепления деталей | 8 | |
| 6 | Программное обеспечение «Type3» | 1 | |
| 7 | Система аспирации | 1 | |
| 8 | Руководство пользователя | 1 |
ОБЛАСТЬ ПРИМЕНЕНИЯ
ОТДЕЛКА ИНТЕРЬЕРОВ:
Элементы каминов и бильярдных столов, барельефы и многое другое, все это с резьбой любой сложности;
ОТДЕЛКА ЭКСТЕРЬЕРОВ:
Декоративные элементы для украшения деревянных домов, бань, ресторанов и гостиниц;
ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:
Художественная резьба (изображения людей и зверей), сувенирная продукция, шкатулки, письменные наборы, часы и т.д.
ПРОИЗВОДСТВО ДВЕРЕЙ:
Изготовление инкрустация для дверей из ценных пород дерева.
МОДЕЛЬНОЕ ПРОИЗВОДСТВО:
Изготовление небольших мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу, «CEBATOOL» и модельный пластик.

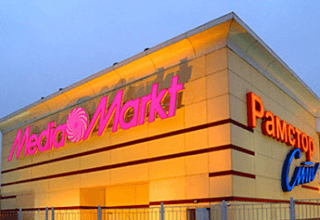

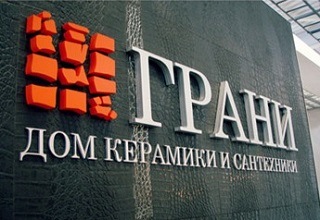

РЕКЛАМА:
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
«2D-ОБРАБОТКА»
Массив древесины
Различные пластики, ПВХ, акрил и другие материалы.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

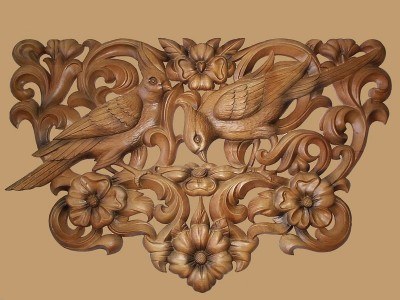

«3D-ОБРАБОТКА»
Массив древесины

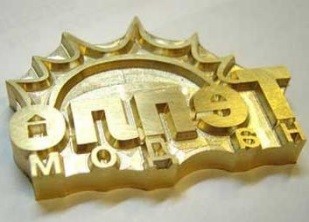

Цветные металлы
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|

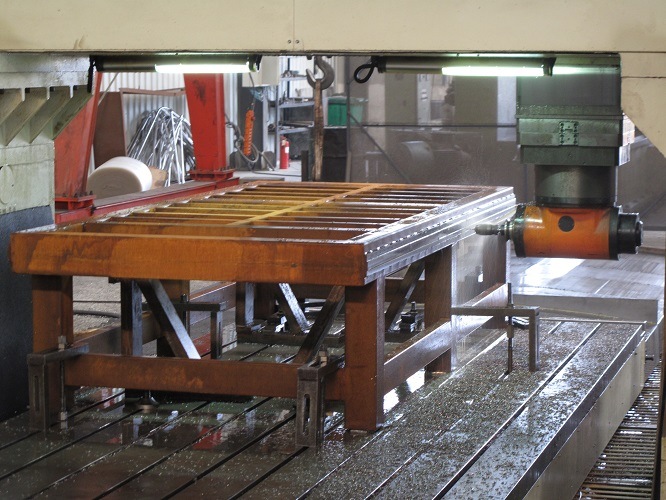

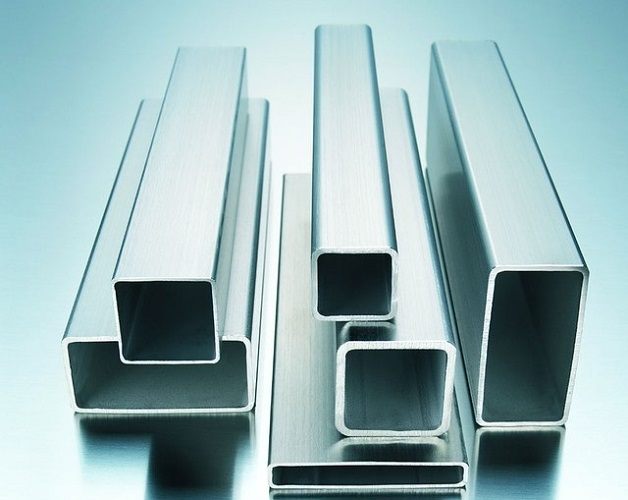

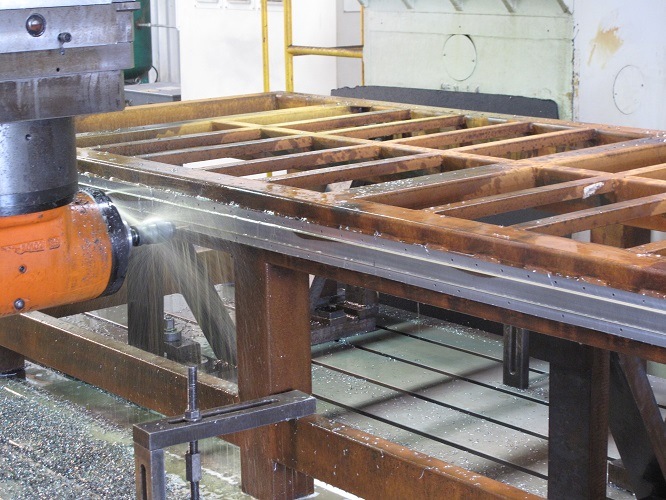

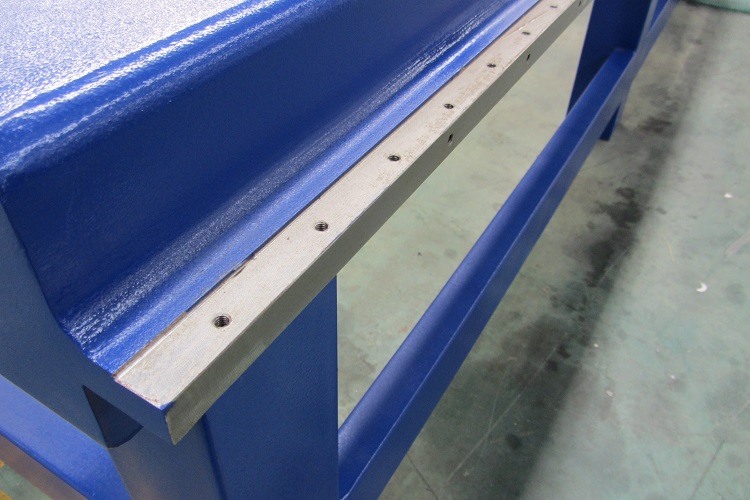

ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАЛЬНАЯ СТАНИНА Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6-8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.
|
 |

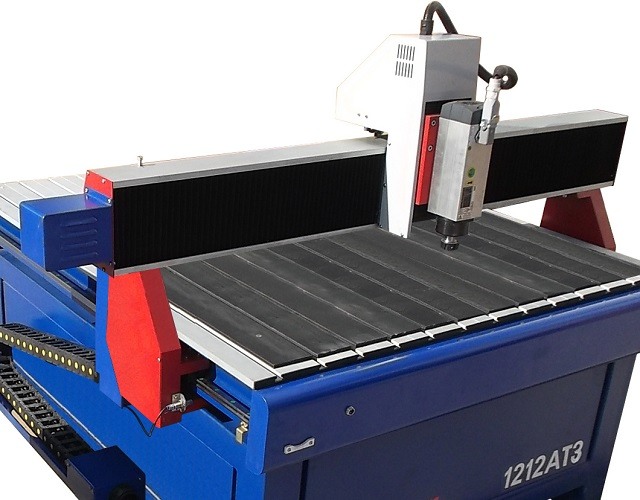

ПОРТАЛ Портал изготовлен из алюминиевого проката усиленного дополнительными внутренними ребрами жесткости, что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «HIWIN» (ТАЙВАНЬ) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
|
|
|

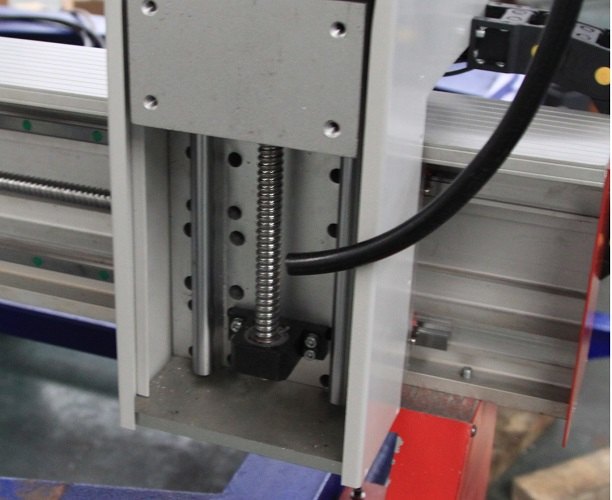

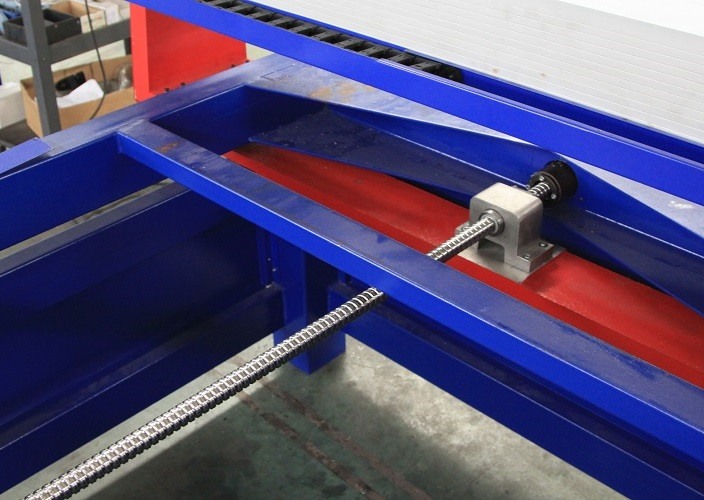

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ. За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |

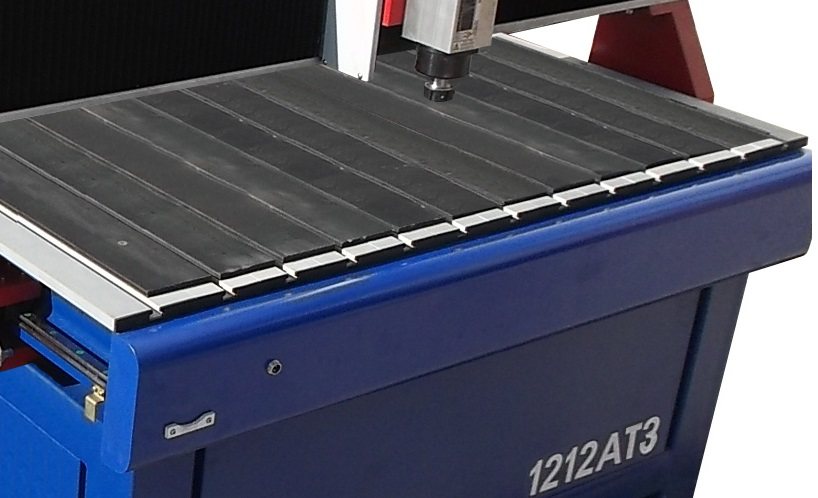

РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ. Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случае прохождения инструмента ниже нулевой точки заготовки тем самым сохраняя инструмент и стол от повреждений. |
 |

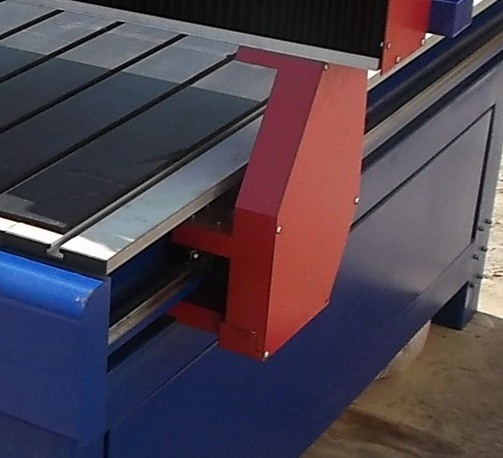

ЛИТЫЕ ЧУГУННЫЕ ОПОРЫ ПОРТАЛА Опоры портала изготовлены из высококачественного чугуна с последующей обработкой для снятия внутренних напряжений. Высокая геометрическая точность достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке. |
|
|

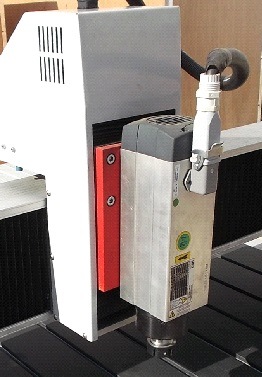

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 3,0 КВТ - 18 000 ОБ/МИН «HSD» (ИТАЛИЯ) Высокая частота вращения (18 000 об/мин) и увеличенная мощность (3,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством. Охлаждение двигателя принудительное от вентилятора установленного на валу шпинделя.
|
 |

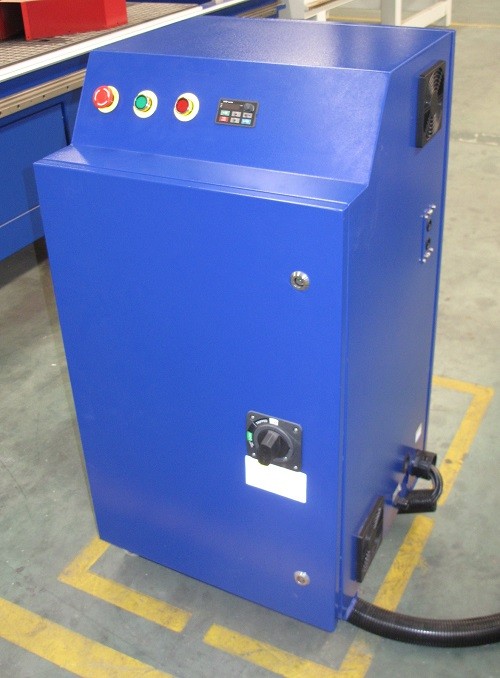

ШКАФ УПРАВЛЕНИЯ Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком Beaver 1212AT3 оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique, Siemens) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах имеют легкий доступ для контроля и обслуживания. |
|
|

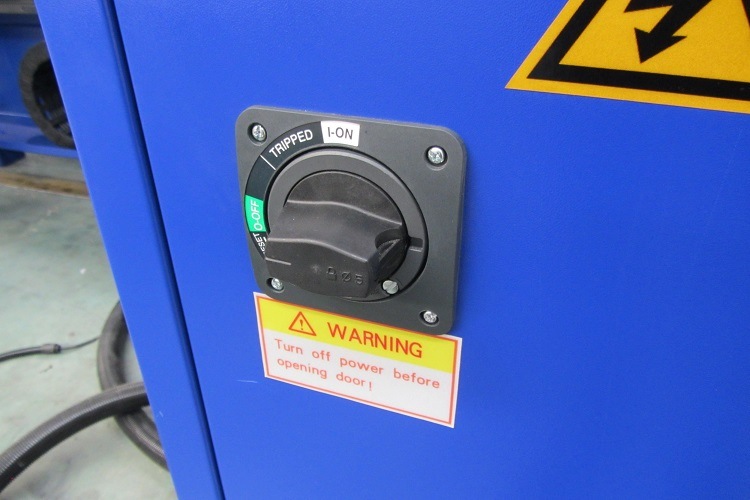

ПРОМЫШЛЕННЫЕ СИСТЕМЫ ЗАПУСКА Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантированна исправная работа во время всего срока службы оборудования. |
|
|

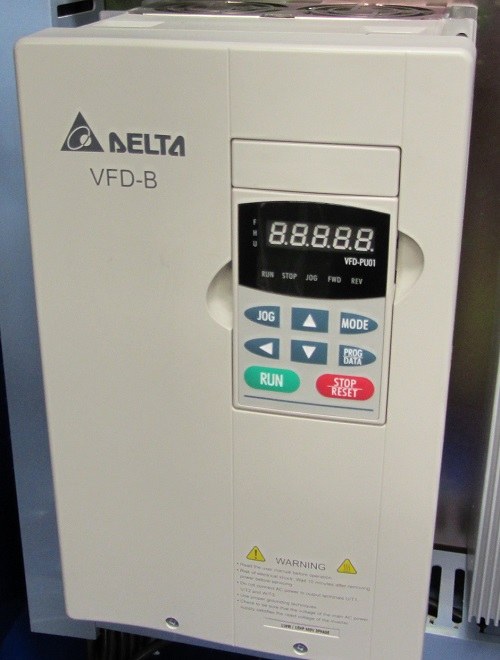

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DELTA» (ТАЙВАНЬ)
Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.
|
 |

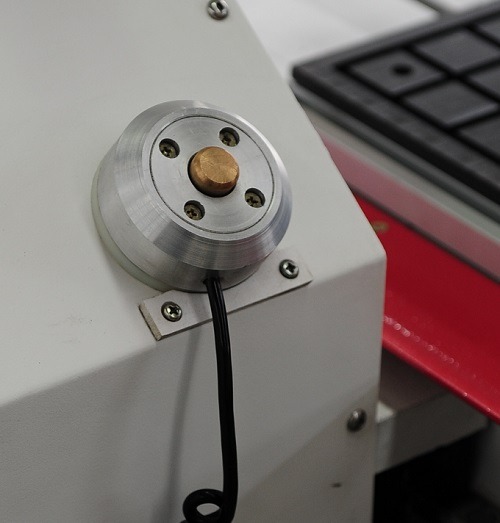

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
|
|
|

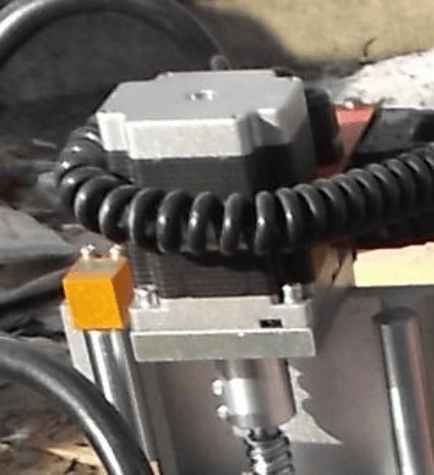

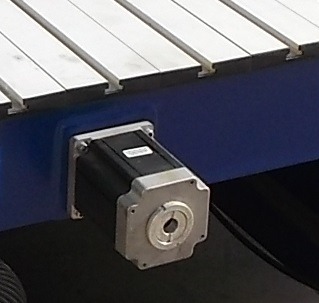

ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ ДЛЯ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ X, Y, Z Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения (до 0,01 мм) и считывания размера, что позволяет эффективно использовать ЧПУ для работы станка. Шаговый электродвигатель – это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора. Отличительная особенность шаговых двигателей – это возможность осуществлять позиционирование без датчика обратной связи по положению. Преимущества шаговых двигателей по сравнению с синхронными двигателями:
Недостатки шаговых двигателей:
|
 |
АСПИРАЦИОННАЯ УСТАНОВКА
Пылеулавливающий агрегат производительностью 1500 м3/час входит в комплектацию станка вместе с воздуховодами, штангодержателем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
|
|

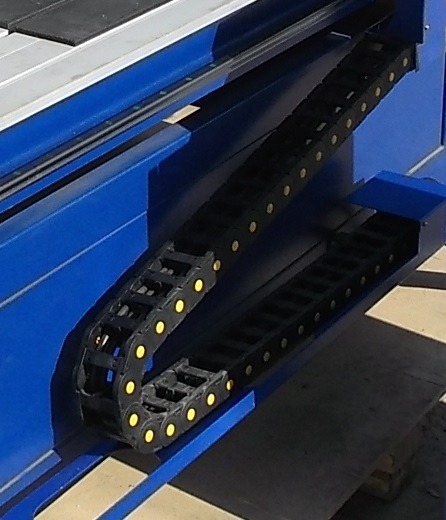

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X И Y Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве. |
|
|
ЛИЦЕНЗИОННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TYPE-3 Основное назначение системы:
Данная система полностью адаптирована ко всей линейке станков Beaver и имеет ряд удобных инструментариев, а это:
|
|
|
линейный датчик с высокоточными сферами, установленными с двух сторон. Пр |
|
|
