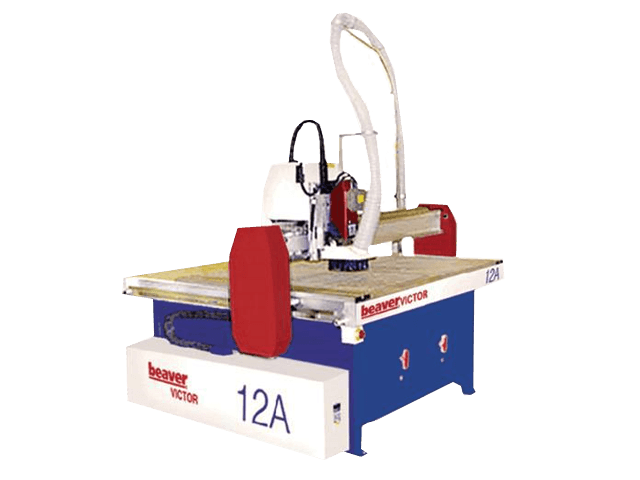

Фрезерно-гравировальный станок с ЧПУ Beaver-12

Выгодное предложение

Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.

Описание

НАЗНАЧЕНИЕ:

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), "Alucobond", "Dibond", любые полистиролы( в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик.

Технические характеристики:

Модель	Beaver-12A2	Beaver-12A5	Beaver-12AV2	Beaver-12AV5
Размеры рабочего стола, мм	1420 х 1750	1420 х 1750	1420 х 1750	1420 х 1750
Размеры вакуумного стола, мм	-	-	1230 x 1230	1230 x 1230
Размеры зоны обработки X и Y, наибольшие, мм	1200 х 1200	1200 х 1200	1200 х 1200	1200 х 1200
Перемещение шпинделя по оси Z, мм	110	110	110	110
Толщина обрабатываемых заготовок, наибольшая, мм	100	100	100	100
Посадочный диаметр инструмента, мм	3-12 (цанга ER 20)	3-16 (цанга ЕR25)	3-12 (цанга ER 20)	3-16 (цанга ЕR25)
Скорость подачи, (бесступенчатая), м/мин	0-14	0-14	0-14	0-14
Разрешение, мм	0,015	0,015	0,015	0,015
Частота вращения шпинделя, об/мин	24000*	24000*	24000*	24000*
Мощность шпинделя, кВт	2,2	5,0	2,2	5,0
Количество электродвигателей перемещения портала, суппорта и шпинделя, шт.	4	4	4	4
Мощность электродвигателя перемещения, кВт	4 x 0,75	4 x 0,75	4 x 0,75	4 x 0,75
Мощность электродвигателя вакуумного насоса, кВт	-	-	5,5	5,5
Общая установленная мощность, кВт	6,7	9,5	12,2	15,0
Напряжение, В	380 (220)	380 (220)	380 (220)	380 (220)
Частота тока, Гц	50	50	50	50
Диаметр патрубка стружкоприемника, мм	80	80	80	80
Габаритные размеры, мм: - длина - ширина - высота	1590 1780 1300	1590 1780 1300	1590 1780 1300	1590 1780 1300
Масса, кг	450	450	700	700

Современный фрезерно-гравировальный станок от компании «Kami»

Для изготовления разнообразных резных табличек, объемных букв, номерков, подставок, вывесок, резных мебельных фасадов и др. необходим фрезерно-гравировальный станок. Это оборудование применяется для фигурного раскроя листовых материалов. Хороший станок позволяет изготавливать сложные таблички в минимальные сроки. Современная техника позволяет обрабатывать дерево не только в двух, но и в 3-х плоскостях, т.е. так называемая 3D-гравировка. Фрезерно-гравировальные станки «Kami» не уступают по качеству лазерной резке. Более того, новейшие фрезы «Kami» не оставляют нагар на кромке. Получается эстетичный, прочный и четкий шов – украшение любого фасада.

КОМПЛЕКТАЦИЯ:

Станок поставляется в комплекте с программой для 3D-фрезерования "TYPE3", которая позволяет производить как 2D, так и 3D обработку. В программу включены такие удобные функции как: придание объема плоским изображениям "ВМР" и "JPEG", скульптор (редактирования объемной модели), база стандартных элементов (фасады, узоры и т. д.) и многое другое
Система аспирации (1,5м³/ мин), в комплекте с гофрированным шлангом
Набор приспособлений для прижима заготовки(6шт.)
Цанги(3мм; 6мм или 12мм)
Инструмент(10шт. фрез различного профиля)
Инструмент для обслуживания станка
Электронный датчик измерения длины инструмента и высоты заготовки
Кабель для соединения с компьютером
ЗИП
Инструкция по эксплуатации

СХЕМА ОБРАБОТКИ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

-Простые и сложные фасады( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ в том числе ламинированных.

ОТДЕЛКА ИНТЕРЬЕРОВ:

-Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ:

-Фигурные наличники на окна и двери с резьбой насквозь
-декоративные элементы для украшения деревянных домов и бань
-балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

-Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

ПРОИЗВОДСТВО ДВЕРЕЙ:

-Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- изготовление филенок в том числе эксклюзивных с глубокой художественной резьбой
- инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
-изготовление эксклюзивных дверей из ценных пород древесины.

МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

-Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу, "CEBATOOL" и модельный пластик.

РЕКЛАМА:

-Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
"2D- ОБРАБОТКА"

ХУДОЖЕСТВЕННЫЙ ПАРКЕТ:

-Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

"3D-ОБРАБОТКА"

Гарантия:

-На станок дается гарантия 12 месяцев, также осуществляется послегарантийное обслуживание.
-Также производятся пусконаладочные работы с обучением. Наш инженер не только запускает и тестирует станок, но и обучает Вас работе на станке, созданию программ.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
	ЦЕЛЬНОСВАРНАЯ ЖЕСТКАЯ СТАНИНА Рама из толстолистового проката и стойки из профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки с разрешением до 0,015мм.
	РАБОЧИЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ Обеспечивается надежный механический зажим обрабатываемых заготовок.
	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ. Поверхность рабочего стола разделена на два сектора для закрепления заготовок с помощью вакуума. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ (ГЕРМАНИЯ). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Подшипники закрыты герметичными уплотнениями. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОТОЧНАЯ ПЕРЕДАЧА ШЕСТЕРНЯ-РЕЙКА. Оригинальная конструкция полностью исключает люфт в передаче. Обеспечивается высокая точность обработки заготовок при большой скорости перемещения портала и суппорта по осям X и Y .
	ШАГОВЫЕ ДВИГАТЕЛИ ФИРМЫ "SHAPHON" (США). Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения (до 0,015 мм) и считывания размера, что позволяет эффективно использовать ЧПУ для работы станка. Новейшая технология изготовления двигателей обеспечивает их абсолютную надежность даже при 3-х сменной работе!
	ВЫСОКОПРЕЦИЗИОННАЯ ВИНТОВАЯ ПАРА. Износ пар трения сведен к минимуму за счет наличия шариковой гайки и точности изготовления. Полностью исключается люфт и обеспечивается высокоточное перемещение шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	ШПИНДЕЛЬ ФИРМЫ "COLOMBO" (ИТАЛИЯ). За счет высокой частоты вращения (до 24000 об/мин) осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции с высоким качеством. Подшипниковые узлы и обмотка электродвигателя охлаждаются встроенным вентилятором. Обеспечивается надежность работы станка и расширяются технологические возможности использования.
	ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ. Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
	ЦАНГОВЫЙ ЗАЖИМ ИНСТРУМЕНТА. Позволяет быстро осуществлять смену инструмента с различными посадочными диаметрами (от 3 до 12 мм) при обработке изделий сложной конфигурации. Посадочные размеры цанг стандартизированы. Сокращается время переналадки станка и возрастает производительность работы.
	ОГРАЖДЕНИЕ ИНСТРУМЕНТА С ПАТРУБКОМ СТРУЖКОПРИЕМНИКА. Быстросъемное ограждение осуществляет надежную защиту инструмента и эффективное удаление отходов обработки из зоны резания. Обеспечивается безопасность работы на станке в соответствии со стандартами СЕ. Система аспирации входит в комплект поставки станка.
	ВАКУУМНЫЙ ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ НАСОС. Обеспечивает надежное крепление заготовок на столе и дает возможность работать через подложку при фрезеровании деталей насквозь.
	РАЗДЕЛЬНОЕ ВКЛЮЧЕНИЕ СЕКТОРОВ ВАКУУМНОГО СТОЛА. Обеспечивается экономичная работа вакуумного насоса при обработке заготовок различного размера.
	Опция для фрезерных станков с ЧПУ Beaver: Устройство для 3D сканирования «Штрих1» Лазерное сканирующее устройство предназначенно для сканирования уже готовых изделий (резьбы, лепнины, прототипов и т.д.), с целью получения математической модели для фрезерования копии этого изделия. Сканирование происходит лазерным лучом благодаря чему достигается высокое качество получаемой модели. «Штрих 1» нашёл широкое применение при производстве эксклюзивных изделий. В комплекте со сканером идёт программа ASHERA , благодаря понятому русскому интерфейсу и возможностям лазерного сканера ( генератор луча и высокоточная цифровая матрица) достигается высокоточное создание компьютерной 3D модели сканируемого образца. Сохраняется она в стандартном формате .STL ,который открывается в программах Type3, ArtCam , 3DMAX , SolidWorks , Спрут-Кам , MaserCam и многих других CAD и CAM программах. Точность сканирования составляет 0.05 мм благодаря чему модель можно увеличивать без потери точности во много раз , создавать целые композиции совмещая разные 3D модели.
