от 15000$ без НДС
Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.
ОСОБЕННОСТИ форматно-раскроечного станка мод. ALFA T45 plus
-Пульт на базе Windows
С пульта управления программируется : перемещения упора продольной линейки(Сервопривод) перемещения упоров телескопической линейки. (Сервопривод) Электро- подьем, опускание, наклон пильных узлов. Включение .выключение пильных узлов.
С 2009 года завод планировал создать форматно- раскроечный станок мирового класса, который будет сочетать передовые технологии и очень удобный опыт использования. По нашему мнению, форматно- раскроечный станок с подвижным столом может быть такой же, как и любой другой станок с ЧПУ, который можно настраивать все через интерфейс без утомительной ручной настройки линеек. и упор, и, конечно же, подъем пилы, наклон, также могут быть установлены числовыми значениями, и все это с высочайшей точностью, без допусков или ошибок, вызванных ручной настройкой, и помимо всего этого, он должен быть таким же гибким в использовании, как и ручной форматно- раскроечный станок, Данные технологии только для того, чтобы сделать все удобным, а не для того, чтобы усложнить. Таким образом, после 4 лет постепенного развития родился ALFA- T45plus со всеми ожидаемыми функциями, но с очень прочной и логичной механической конструкцией, он должен быть в первую очередь стабильным и тяжелым, может выдерживать любые экстремальные условия и позволять пользователю чувствовать себя уверенно.
|
Model |
АLFA T45 Proface plus |
|
Power supply |
380V 3P 50Hz or customized |
|
Мощность двигателя основной пилы |
5.5kW 7.3HP/optional 7.5kW 10HP |
|
Мощность двигателя подрезной пилы |
1.1kW |
|
Длина форматной каретки |
3200mm/3600mm/3800mm |
|
Ширина форматной каретки |
430mm |
|
Max cutting length |
3400mm/3680mm/3950mm |
|
Max толщина пропила при угле наклона 90 гр. |
210mm |
|
Max толщина пропила при угле наклона 45 гр. |
120mm |
|
Диаметр шпинделя основной пилы |
30mm |
|
Диаметр шпинделя подрезной пилы |
20mm |
|
Обороты шпинделя основной пилы |
4500/6000rpm Optional 1800/3000rpm |
|
Обороты шпинделя подрезной пилы |
8500rpm |
|
Max blade install of main saw |
600mm |
|
Угол наклона пилы |
Automatic 45-90 degree |
|
Перемещение вверх вних |
Automatic 85mm range |
|
Максимальная длина продольной резки |
Max 1300mm width servo automatic |
|
Поперечная линейка |
Fully automatic dual liner accuracy tech |
|
Сенсорный компьтерный интерфейс |
12inch touching windows computer |
|
Програмное обеспечение |
SAGAMAC Master cut |
|
Online program cutting |
YES |
|
Optimized cutting |
Optional |
|
Printing function |
Optional |
|
Лазерная линейка |
Optional |
|
Geometric cutting ruler |
YES |
|
Габаритные размеры |
L3600mm*W3700mm*H1800 |
|
Extreme Working area |
L7200mm*W4700mm |
|
Вес станка |
1170kgs |
Обе модели имеют максимальную длину продольной резки 1300 мм. Упор для продольной резки представляет собой абсолютный сервопривод, высочайшую точность для повторного позиционирования, нет необходимости возвращаться к нулю при каждом запуске машины.

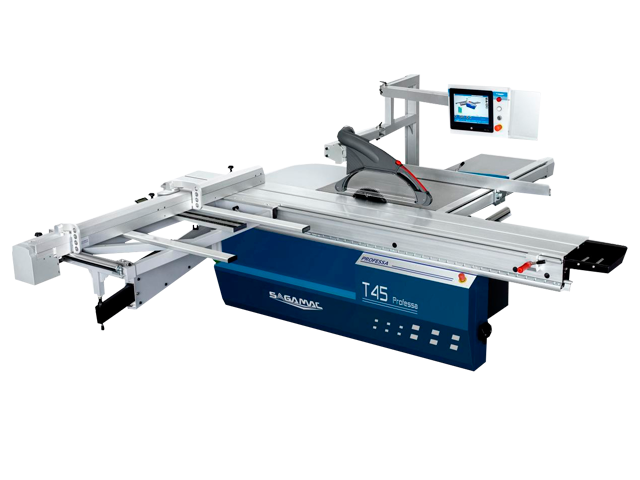

Cтанок ALFAT45 plusпредставляет собой Форматно-раскроечныйс компьютерным управлением. На первый взгляд это очень большой и тяжелый форматно-раскроечный станок, его вес превышает 1 тонну, что делает его работу очень стабильной, прочная механическая система станка из чугуна значительно снижает вибрацию и облегчает ее работу. работает очень тихо.
3200 (дополнительно 3800 мм) Каретка данного форматно-раскроечного станкабольшой длины, ширина 430 мм, большая ширина, двухслойная прочность, конструкция из строительного металлического стержня, с системой быстрой блокировки в любом положении для остановки подвижного стола при работе с материалом или обслуживании машины. Длина продольной резки до 1300 мм или даже больше. Специально усиленная конструкция корпуса и рычагов машины соответствует требованиям любого другого промышленного форматно-раскроечного станкаили превосходит ее.
За исключением параллельного упора с ЧПУ, модель ALFAT45 plus(даже линейка поперечной резки приводится в действие серводвигателем) делает ее полностью автоматической, пользователь может устанавливать все измерения на сенсорном компьютерном интерфейсе, и, конечно же, она может быть оснащена оптимизированным программным обеспечением для резки и иметь Функция печати G-кода. Поперечная линейка для — ALFAT45 plusэто передовая в мире конструкция, которую редко можно увидеть в форматно-раскроечных станкахна мировом рынке. Эта технология, которую мы называем ее – технология двойной точности.
|

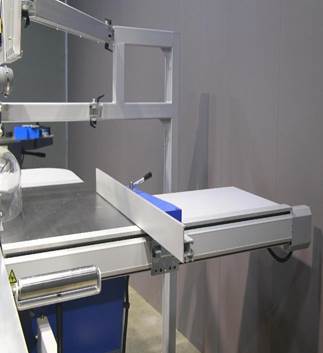

| Модель ALFAT45Proface Plus Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора Oriental Motor (Япония), высокоточной шарико-винтовой пары и линейной направляющей. Все это обеспечивает точность 0,1 мм и плавность движения упора. Скорость перемещения до 15 м/мин. Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя. Телескопическая линейка снабжена двумя массивными подвижными упорами ,приводимыми в движение сервоприводом. |
|

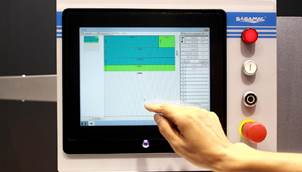

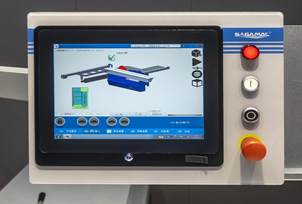

| 12-дюймовый интерфейс управления компьютером с сенсорным экраном, обеспечивает возможность управления такими функциями как: .-Подьем , опускание ,наклон пил. - Управление продолным упором сервопривода -Управление упорами телескопической линейки при помощи сервопривода. Также пульт позволяет включать/выключать основной и подрезной двигатели, |
|
| Програмирование перемещения линеек при помощи сервоприводов может осуществляться непосредственно с дисплея,так и с помощью использования внешнего носителя(флеш карт) |
|
| Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3-мя винтами) и не требует дополнительных регулировок в дальнейшем. Станок имеет двухслойную профессиональную подвижную форматную каретку для тяжелых условий эксплуатации . Ширина каретки 430мм Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки.. |
|
| Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. Допуск позиционирования каретки 0,05мм на длине 2000мм |
|

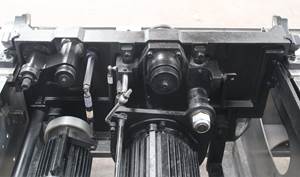

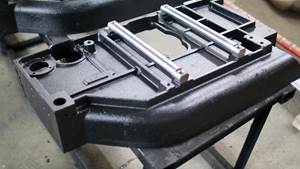

| Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Современная конструкция и обязательная 12-тичасовая обкатка на заводе-изготовителе при приемке станка гарантируют идеальное пиление в любых условиях производства. |
|

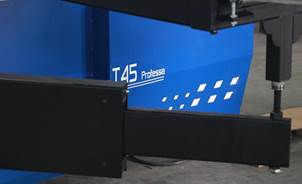

| Интегрированная тяжелая конструкция рамы позволяет эксплуатировать станок в тяжелых условиях и устраняет все негативные факторы связанные с вибрацией. |
|
| Во избежании вибрации поддерживающий механизм стрелы выполнен из прочного металла. |
|

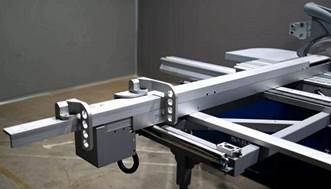

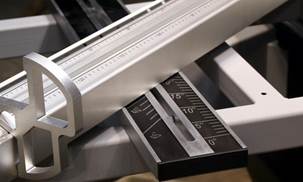

| На телескопической линейке имеется двойная шкала ,а упоры приводятся в движения сервоприводом. |
|

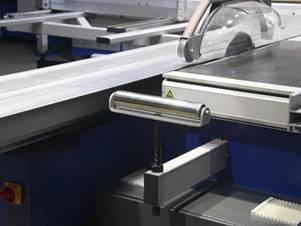

| Дополнительная поддерживающая роликовая опора служит для подачи панели очень полезна при загрузке. |
|
| Жесткая направляющая коробчатой формы служит для перемещения линейки,приводимой в движение сервомотором. |
|
| Станок оснащен аспирационной системой «ALTENDORF» Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
|

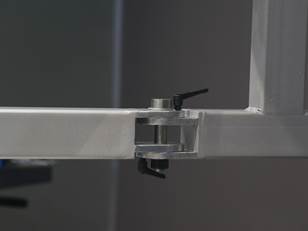

| Соединение рычага с быстрой фиксацией позволяет оставаться в любом положении как для пылезащитного кожуха, так и и управлять сенсорным экраном |
|

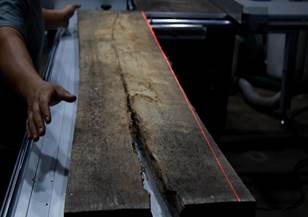

| ОПЦИЯ Дополнительная лазерная линейкаслужит для облегчения продольной резки, К тому же Пользователь, находящийся рядом с лезвием, обеспечивается большей безопасностью. |
|

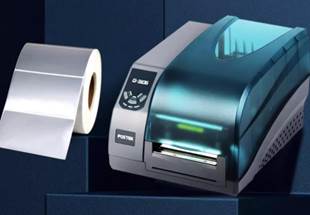

| ОПЦИЯПринтер для печати этикеток для производства G-кода нового поколения. |
|
| Програмирование функций с экрана. |
