Станки Деревообрабатывающие > Комбинированные станки > Станок комбинированный C300/ С400 (UM300/ UM400)

Станок комбинированный C300/ С400 (UM300/ UM400)

Станок комбинированный C300/ С400 (UM300/ UM400) Так же в наличии: Кромкооблицовочные, форматно-раскроечные, четырёхсторонние и комбинированные станкиНАЗНАЧЕНИЕ:

Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.

Технические характеристики:

СХЕМЫ ОБРАБОТКИ:

Продольное пиление пиломатериалов Торцевание пиломатериалов Фугование Рейсмусование с автоподачей
Сверление отверстий и выборка пазов Продольное профильное фрезерование Фрезерование шипов и проушин Форматный раскрой плитных материалов (дсп, лдсп, мдф)



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

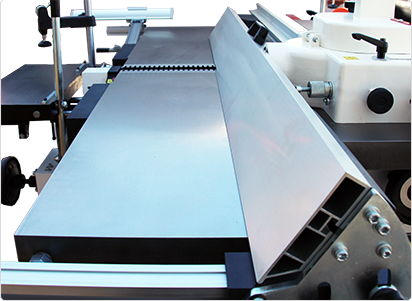

ФУГОВАЛЬНЫЙ УЗЕЛ

Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску.

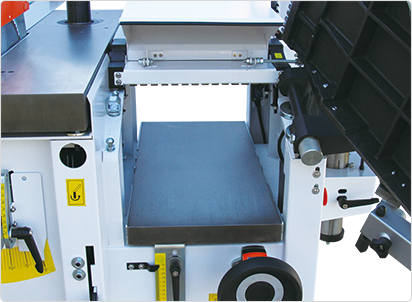

РЕЙСМУСОВЫЙ УЗЕЛ

На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику.

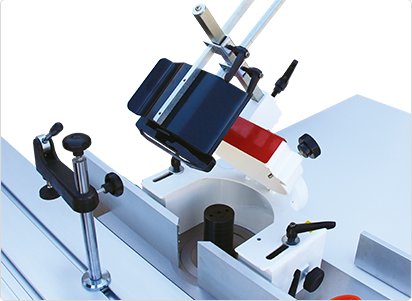

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000/3100/4400/7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки.

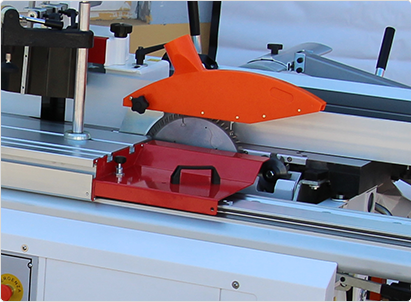

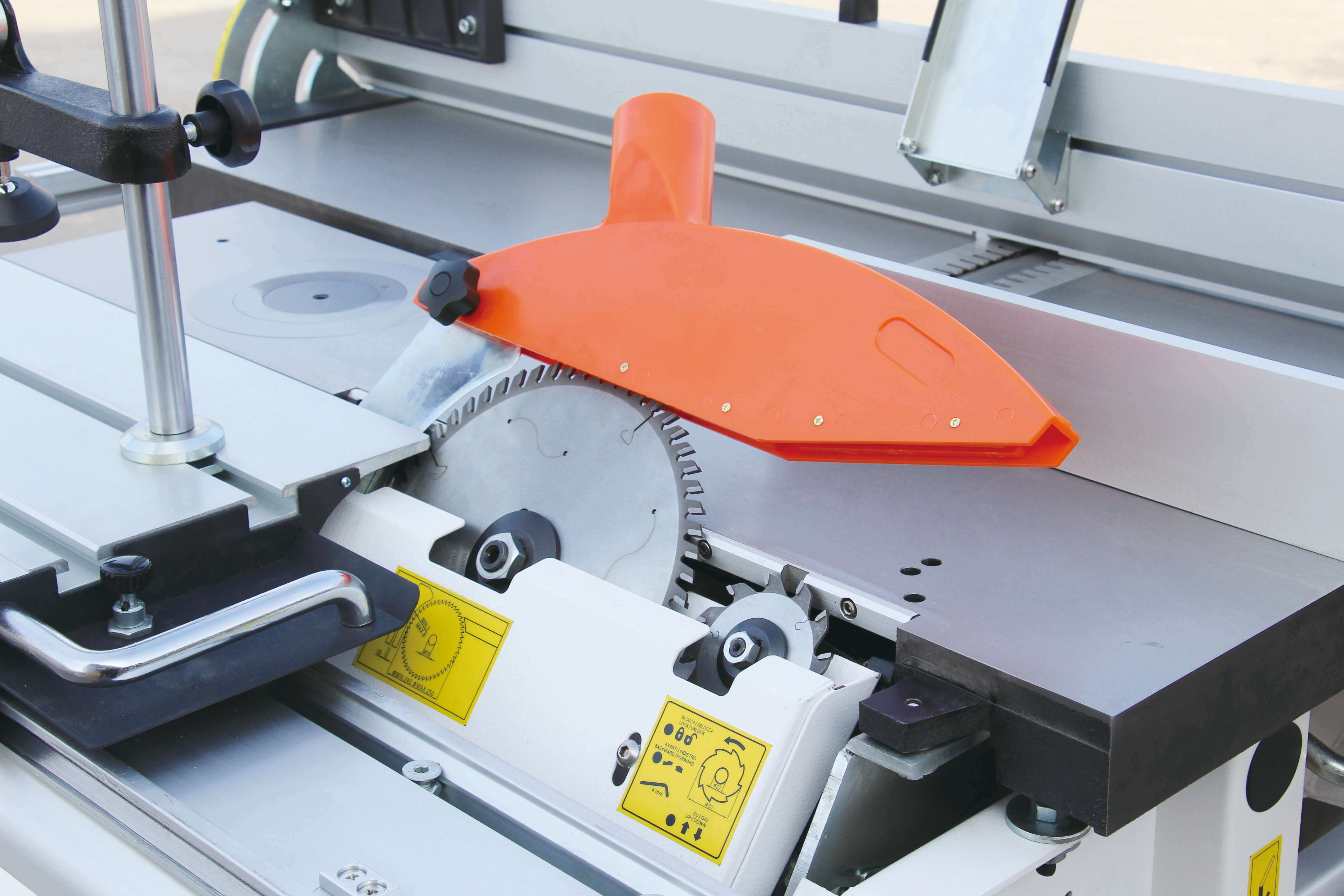

ПИЛЬНЫЙ УЗЕЛ

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход.

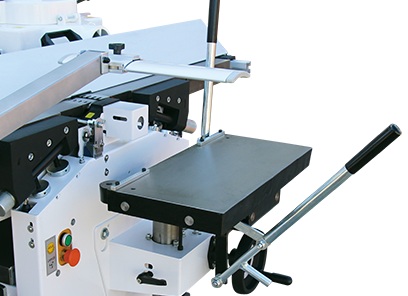

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ

Позволяет осуществлять выборку пазов и сверление отверстий.

При необходимости может быть легко демонтирован.

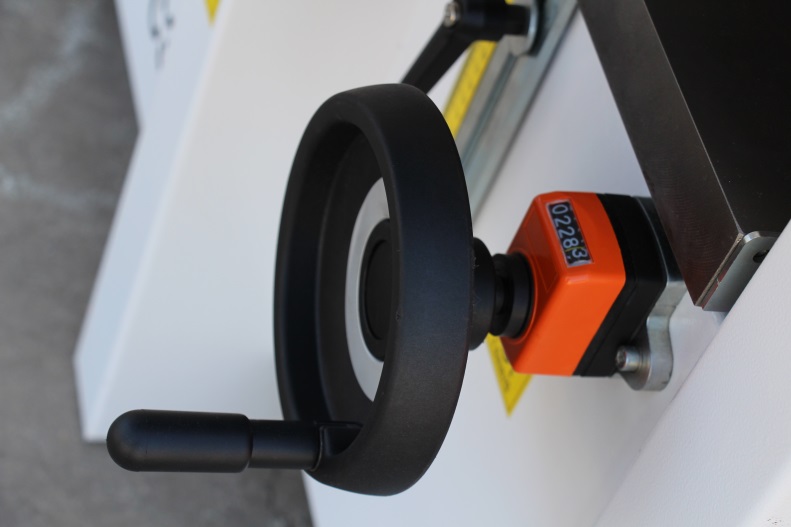

СЧЕТЧИК ПОЛОЖЕНИЯ ВЫСОТЫ РЕЙСМУСОВОГО СТОЛА

Позволяет установить высоту стола с точностью до 0,1 мм.

НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45°

Осуществляется маховиком по градуированной шкале.

Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.

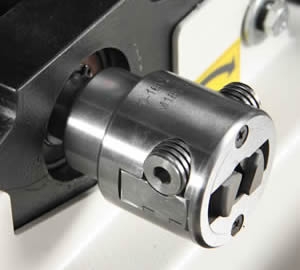

ПАТРОН WESCOTT

Позволяет зажимать любой диаметр хвостовика от 0 до 20 мм.

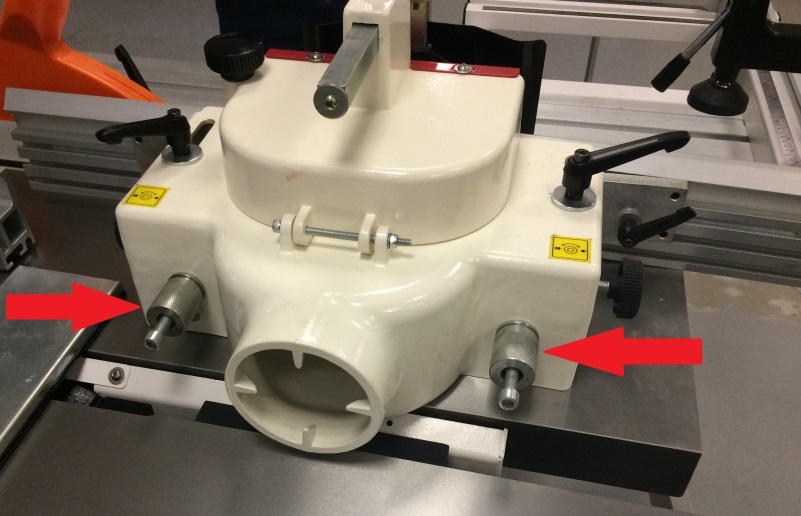

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА

Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.

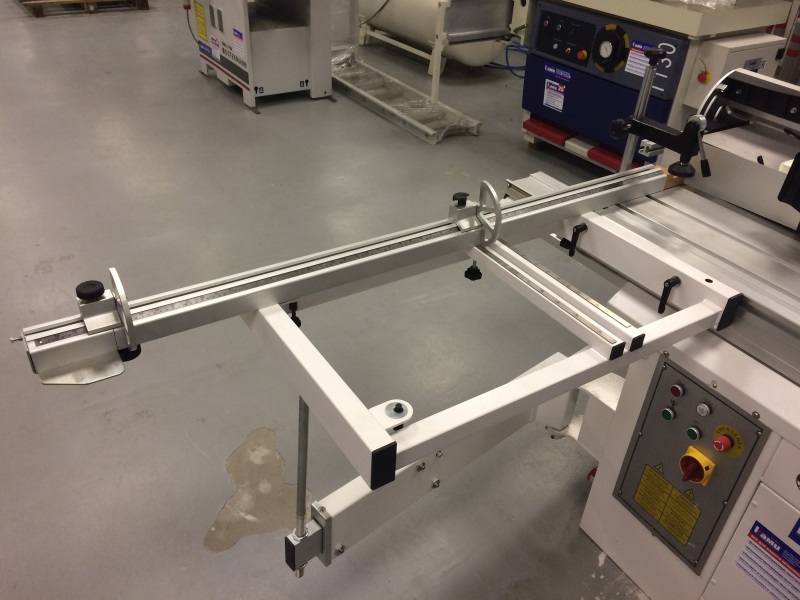

ТЕЛЕСКОПИЧЕСКАЯ ЛИНЕЙКА

На линейке 2 флажковых упора.

Поворот линейки от 0 до 45°.

Телескопическое удлинение позволяет базировать габаритные заготовки.

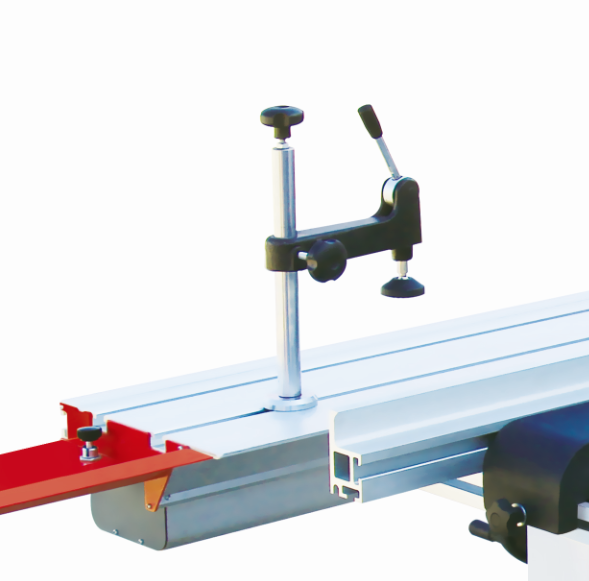

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Позволяет надежно фиксировать детали на каретке.

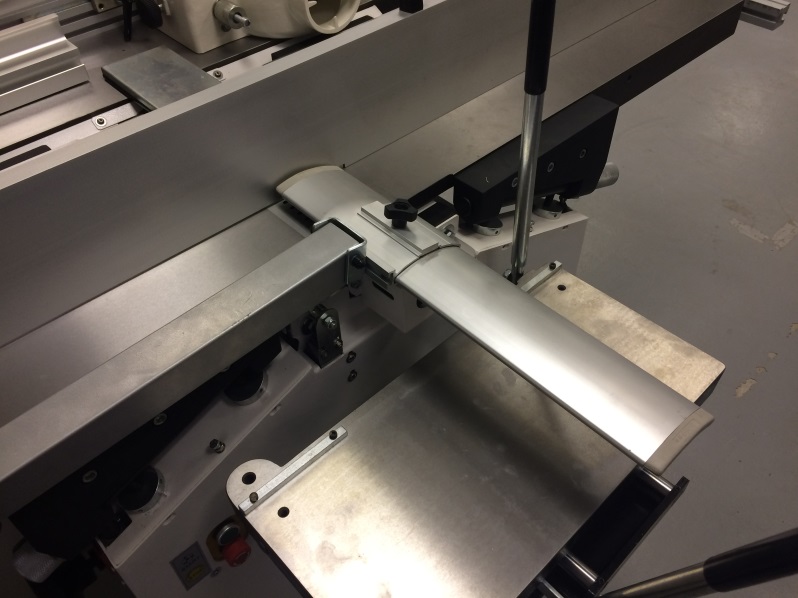

ЗАЩИТА НОЖЕВОГО ВАЛА

Откидная защита строгального вала в соответствии с нормами СЕ.

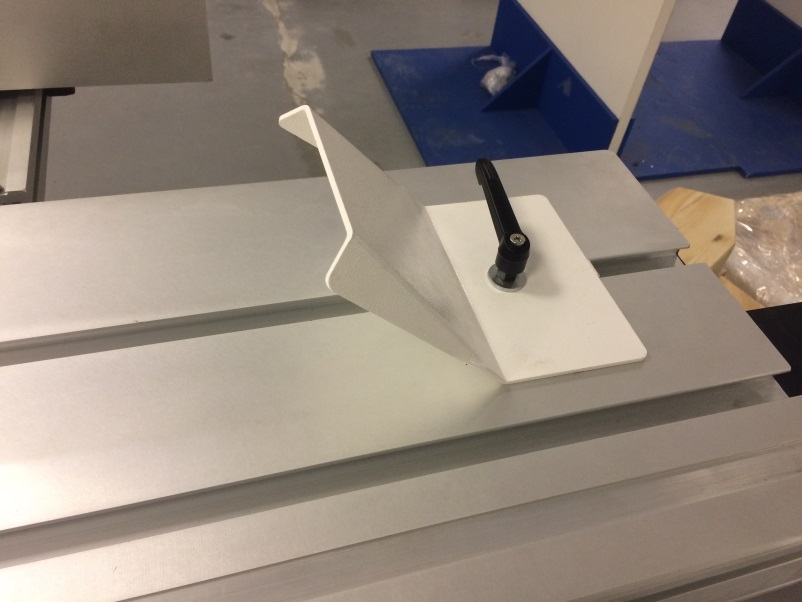

УПОР НА КАРЕТКЕ

Передвижной упор на каретке исключает смещение заготовки при пилении.

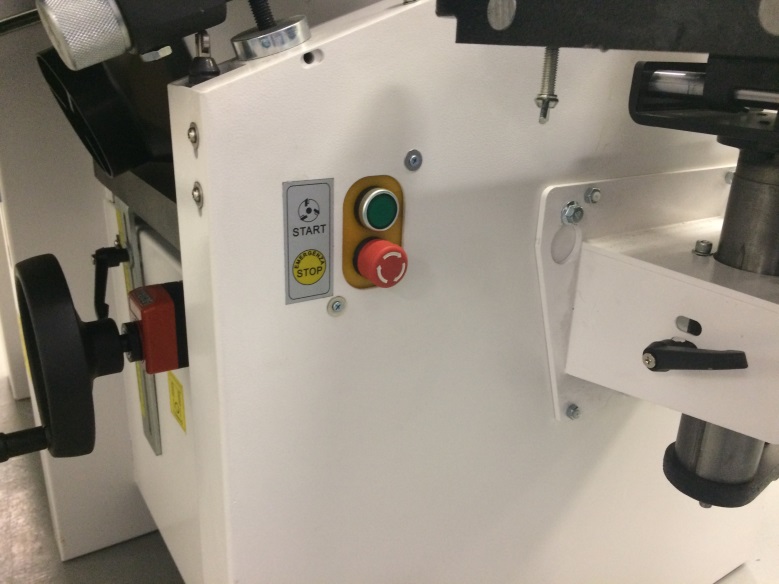

КНОПКИ ВКЛЮЧЕНИЯ НОЖЕВОГО ВАЛА

Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка.

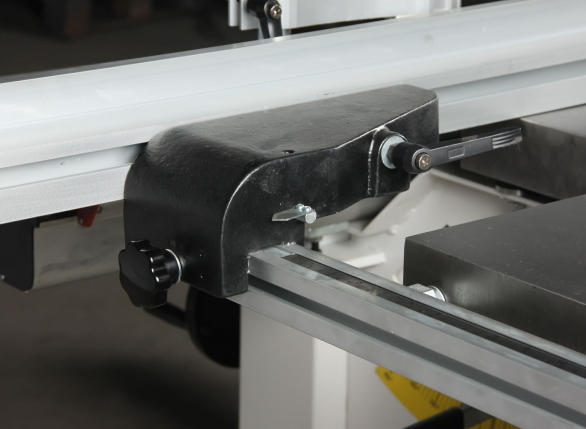

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА

Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления.

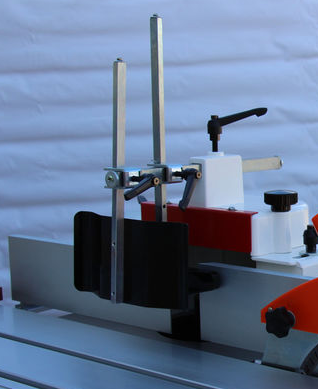

ПРИЖИМНОЕ УСТРОЙСТВО MORI

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.
Модель С300 С400
ПИЛЬНЫЙ УЗЕЛ
Мощность двигателя, кВт 3 4
Диаметр основной пилы, мм 250 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 90
Посадочный диаметр подрезной пилы, мм 22
Размеры рабочего стола, мм 1000х220 1112х326
Размеры каретки, мм 1600х315 2200х315
Ход каретки, мм 1600 2200
Максимальная ширина

распиливаемого материала по линейке, мм

500 730
Частота вращения основной пилы, об/мин 4500
Частота вращения подрезной пилы, об/мин 7000
Наклон пилы, град. 0-45
Высота пропила при 90°, мм 80 100
Высота пропила при 45°, мм 50
ФУГОВАЛЬНЫЙ УЗЕЛ
Мощность двигателя, кВт 3 4
Ширина фугования, мм 300 400
Длина столов, мм 1500 1800
Диаметр ножевого вала, мм 70
Количество ножей, шт 3
Частота вращения, об/мин 5700
Максимальная толщина съема, мм 4
Размеры строгальных ножей, мм 300х25х3 400х25х3
РЕЙСМУСОВЫЙ УЗЕЛ
Толщина обрабатываемой заготовки, мм 4-220
Скорость подачи, м/мин 7
Размер стола, мм 300х660 400х760
Максимальная толщина съема, мм 4
ФРЕЗЕРНЫЙ УЗЕЛ
Мощность двигателя, кВт 3 4
Размер рабочего стола, мм 1000х220 1112х326
Диаметр шпинделя, мм 32
Рабочая высота шпинделя, мм 105
Частота вращения, об/мин 2000/3100/4400/7000
Вертикальный ход шпинделя, мм 115
Максимальный диаметр инструмента, мм 160 180
СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ
Размер рабочего стола, мм 250х500
Продольный ход, мм 205
Поперечный ход, мм 95
Вертикальный ход, мм 90
Диаметр хвостовика

концевого инструмента, мм

0-16
Габариты станка, мм 2200х1590х875 2400х1800х875
Масса станка, кг 550 645
